Üçgen truss · üç yollu
PRV-30-T
| Ana Tüp | 50x2 mm |
|---|---|
| Ara Tüp 1 | 25x3 mm |
| Ara Tüp 2 | 18x2,5 mm |
| Mevcut Uzunluk | 0,5 - 4 m |
| Boyut | 300 mm (üç yollu / üçgen) |
| Alaşım | 6082 T6 |
| Yük değerleri | Üretici statik yük tablosu (Q / F / FF). PDF · online hesaplama |
| Statik onay | Proje bazında ayrıca istenir. Üretici tablosu proje raporunun yerine geçmez. |

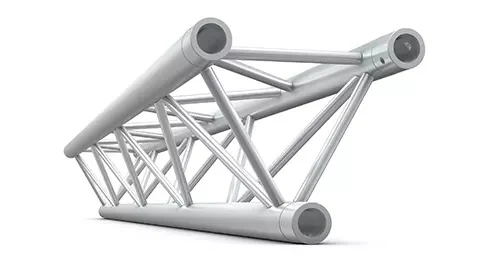

PRV-30-T, üç yollu bağlantı yapısına ve üçgen geometrili kompakt bir taşıyıcı truss kesitine sahip modüler bir sistemdir. Farklı parça ve bağlantı elemanlarının kombinasyonlarıyla, ihtiyaç duyulan ölçü ve formlarda çeşitli yapılar oluşturulabilir.
Fuar alanları, barlar, oteller, balo salonları, sergi ve etkinlik stantları ile aydınlatma ve sahne dekorasyonu uygulamalarında kullanılmak üzere tasarlanmıştır.
Prova Truss PRV-30-T, orta yük gerektiren truss uygulamaları için uygun bir çözümdür. Güvenli ve doğru bir sistem kurulumu için uygulama öncesinde statik taşıma hesapları ve yük tabloları dikkatle incelenmeli, kullanım amacına uygun truss kesiti belirlenmelidir.
- Kalite ve uygunluk belgelerine sertifikalar sayfasından ulaşılır.
- Dış ve iç mekanlarda uygulanabilir.
- Standart yapıya sahiptir.
- Modüler bir yapıya sahiptir.
- Hızlı, kolay ve güvenli montaj sağlar.
- Üretici statik yük tablosu (PDF) · online hesaplama
- Özel ebatlarda üretimleri yapılabilir.
- Üçgen kesit geometrisine sahiptir.
- Orta yük hatlarında tercih edilir.
- Siyah ve başka farklı renk seçeneklerine sahiptir.
Statik yük tablosu
Prova Truss PRV-30-T üçgen truss üretici değerleri, Türkiye. Q = bölünmüş yük (kg/m). F = merkez tek nokta (kg). FF = iki nokta (kg). Sehim santimetre. Proje onayı ayrıca istenir. Online hesaplama · PDF indir
| Açıklık | Q — bölünmüş yük | F — merkez nokta | FF — iki nokta | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| m | ft | kg/m | lbs/ft | Sehim cm | kg | lbs | Sehim cm | kg | lbs | Sehim cm |
| 1 | 3,28 | 2468 | 1659 | 0,05 | 1910 | 4211 | 0,07 | 1234 | 2721 | 0,06 |
| 2 | 6,56 | 952 | 640 | 0,34 | 952 | 2100 | 0,27 | 714 | 1575 | 0,30 |
| 3 | 9,84 | 421 | 283 | 0,76 | 632 | 1393 | 0,61 | 474 | 1045 | 0,67 |
| 4 | 13,12 | 235 | 158 | 1,34 | 471 | 1038 | 1,07 | 353 | 779 | 1,19 |
| 5 | 16,40 | 149 | 100 | 2,07 | 373 | 823 | 1,66 | 280 | 618 | 1,84 |
| 6 | 19,69 | 103 | 69 | 2,95 | 308 | 679 | 2,36 | 231 | 509 | 2,63 |
| 7 | 22,97 | 74 | 50 | 3,97 | 261 | 575 | 3,18 | 195 | 431 | 3,53 |
| 8 | 26,25 | 56 | 38 | 5,11 | 225 | 495 | 4,09 | 169 | 372 | 4,54 |
| 9 | 29,53 | 44 | 29 | 6,36 | 196 | 433 | 5,09 | 147 | 325 | 5,65 |
| 10 | 32,81 | 35 | 23 | 7,70 | 173 | 382 | 6,16 | 130 | 287 | 6,84 |
| 11 | 36,09 | 28 | 19 | 9,11 | 154 | 340 | 7,29 | 116 | 255 | 8,10 |
| 12 | 39,37 | 23 | 15 | 10,58 | 138 | 304 | 8,47 | 103 | 228 | 9,41 |
| 13 | 42,65 | 19 | 13 | 12,09 | 124 | 273 | 9,67 | 93 | 205 | 10,74 |
| 14 | 45,93 | 16 | 11 | 13,60 | 112 | 246 | 10,88 | 84 | 185 | 12,09 |
| 15 | 49,21 | 13 | 9 | 15,09 | 101 | 222 | 12,08 | 76 | 167 | 13,42 |
| 16 | 52,49 | 11 | 8 | 16,55 | 91 | 201 | 13,24 | 68 | 150 | 14,71 |
Ürünler
-
PRV-30-T-500MM
-
PRV-30-T-1000MM
-
PRV-30-T-1500MM
-
PRV-30-T-2000MM
-
PRV-30-T-2500MM
-
PRV-30-T-3000MM
-
PRV-30-T-3500MM
-
PRV-30-T-4000MM
-
PRV-30-T-K0001
-
PRV-30-T-K0002
-
PRV-30-T-K0003
-
PRV-30-T-K0004
-
PRV-30-T-K0005
-
PRV-30-T-K0006
-
PRV-30-T-K0007
-
PRV-30-T-K0008
-
PRV-30-T-K0009
-
PRV-30-T-K0010
-
PRV-30-T-K0011
-
PRV-30-T-K0012
-
PRV-30-T-K0013
-
PRV-30-T-K0014
-
PRV-30-T-K0015
-
PRV-30-T-K0016
-
PRV-30-T-K0017
-
PRV-30-T-K0018
-
PRV-30-T-K0019
-
PRV-30-T-K0020
-
PRV-30-T-K0021
-
PRV-30-T-K0022
-
PRV-30-T-K0023
-
PRV-30-T-K0024
İndirilenler / Teknik belgeler
Sıkça Sorulan Sorular
PRV-30-D (Kare Truss) nedir ve ne işe yarar?
PRV-30-D, Prova Truss’un 300 mm dış ölçülü kare (box) truss modelidir. Ana boru 50x2 mm, ara tüp 1 25x3 mm, ara tüp 2 18x2,5 mm’dir. Orta lighting, ses ve LED ekran yüklerini taşımak için tasarlanmıştır. Konser, fuar, stüdyo ve sabit tesislerde en çok tercih edilen modellerimizdendir.
PRV-30-T üçgen truss nedir?
PRV-30-T, Prova Truss 300 mm serisinde üç yollu (üçgen / triangular) alüminyum truss’tur. Orta yük uygulamalarında kare trussa göre daha hafif bir çözüm sunar; ışık hatları ve dekoratif grid’lerde sık kullanılır.
PRV-30-T (Üçgen Truss) ile PRV-30-D arasındaki fark nedir?
PRV-30-D kare kesitli olup her yönden yüksek rijitlik sağlar. PRV-30-T ise üçgen kesitlidir, daha hafif ve ekonomiktir. Özellikle dekoratif uygulamalar, hafif lighting ve görsel asma işlerinde tercih edilir.
Üçgen truss ne zaman tercih edilir?
Ağır ana taşıyıcıya ihtiyaç duyulmayan, fakat rijitlik ve hızlı kurulum istenen hatlarda. Konser yan hatları, fuar stand iskeleti ve orta açıklıklı askı sistemlerinde PRV-30-T ekonomik bir seçenektir.
PRV-30-T ile PRV-30-D arasında nasıl seçim yapılır?
Yüksek noktasal yük, uzun açıklık veya ana iskelet için D (kare); orta yük ve daha az ağırlık için T (üçgen). Prova Truss, yük şemasına göre kesiti netleştirir — yanlış kod eşlemesi (ör. yabancı markada D=üçgen) karışıklığa yol açabilir.
Truss’larınız hangi markalarla uyumlu?
Prova Truss ürünleri ATS Truss markası ile uyumludur.
Bağlantı ve uyumluluk nasıldır?
Konik bağlantı ile PRV-30 serisi köşe ve ara parçalarla birleşir. Aksesuar ve kelepçe seçiminde ana boru çapı ve pin standardı kontrol edilmelidir.
Türkiye’de tipik kullanım alanları nelerdir?
Salon konserleri, kurumsal etkinlik, AVM aktivasyonları ve orta ölçekli açık hava sahneleri. Prova Truss Çorlu/Tekirdağ üretiminden Türkiye geneline sevkiyat yapılır.
Statik rapor gerekir mi?
Kalıcı veya yüksek riskli askılarda evet. Geçici etkinliklerde de askı planı ve yük dağılımı dokümante edilmelidir; Prova Truss proje danışmanlığı bu adımı destekler.
Başarı Adımları
Üç yollu, üçgen kesitli PRV-30-T orta yük hatları için uygundur; statik raporlarla doğrulanarak seçilir.
Standart ve modüler yapısı sayesinde farklı ölçülere uyarlanır; hızlı ve güvenli montaj sağlar.
Kalite belgeleri, periyodik bakım ve renk seçenekleriyle uzun ömürlü kullanım ve estetik çözümler sunar.
