جدول الأحمال الثابتة وحاسبة الأحمال

في هذه الصفحة: static-load-table.html. حدد السلسلة والمدى لعرض قيم Q وF وFF والانحراف في آن واحد. لا توجد أداة مدمجة في الصفحة الرئيسية. توجد ملفات PDF في الجزء السفلي من الصفحة؛ أما الآلة الحاسبة فهي الأداة الرئيسية.

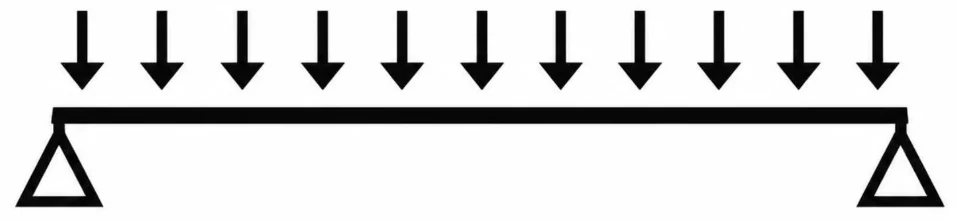

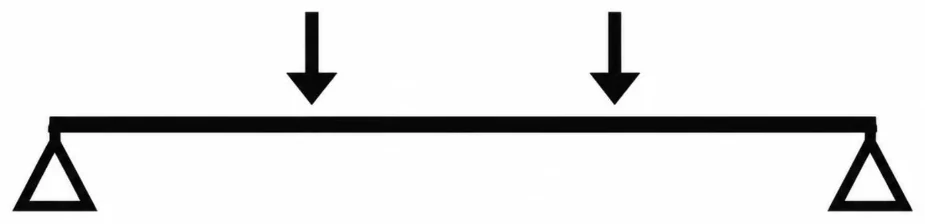

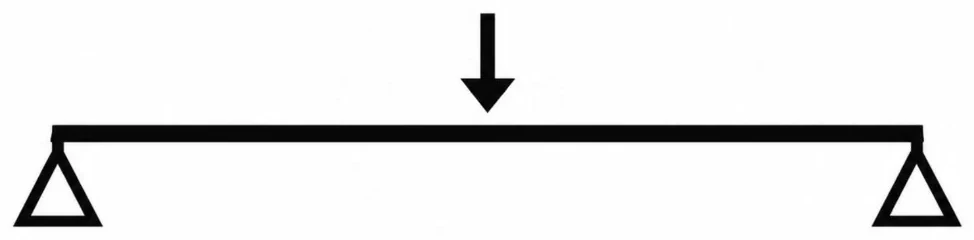

Q هي الحمل الموزع (كجم/م)، وF هي نقطة المركز (كجم)، وFF هي الحمل ذو النقطتين (كجم). القيم مأخوذة من جدول الشركة المصنعة Prova Truss.

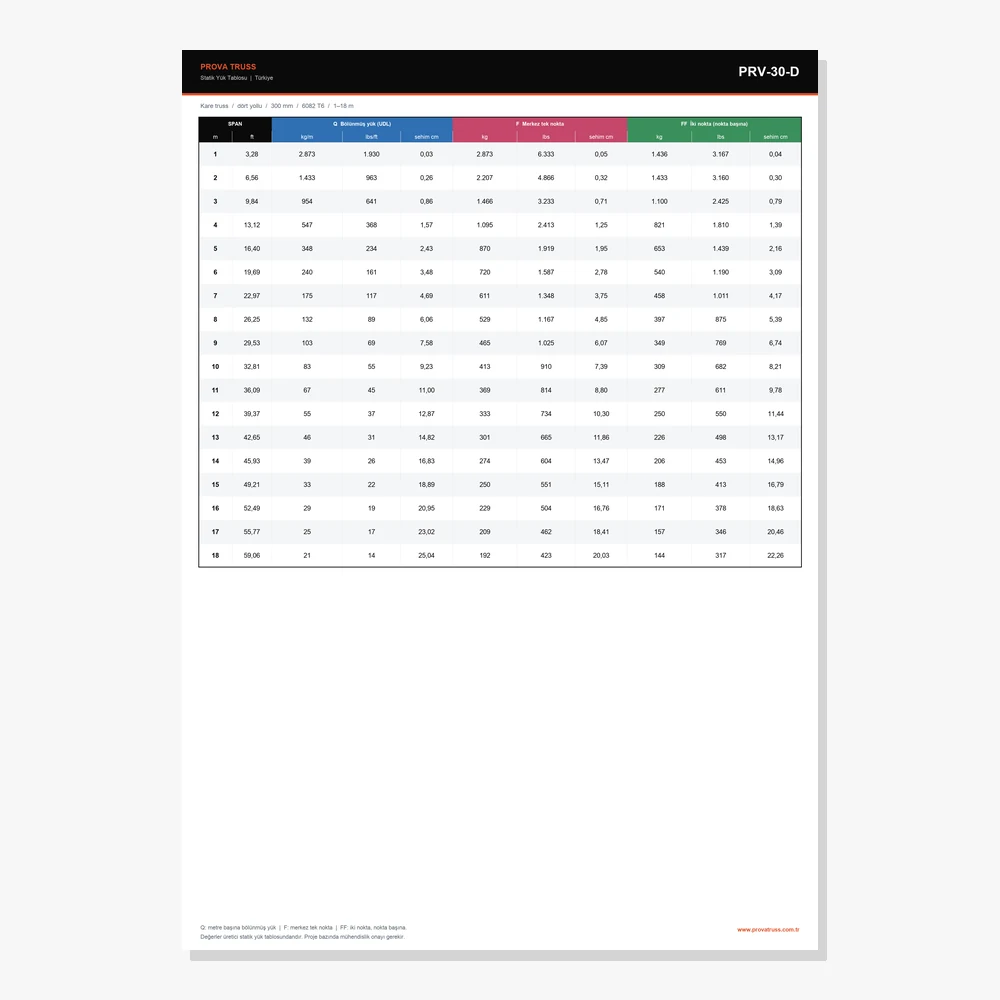

جمالون PRV-30-D المربع عند امتداد 10 أمتار: Q = 83 كجم/م، F = 413 كجم، FF = 309 كجم. ولا تزال الموافقة الهندسية الخاصة بالمشروع مطلوبة.

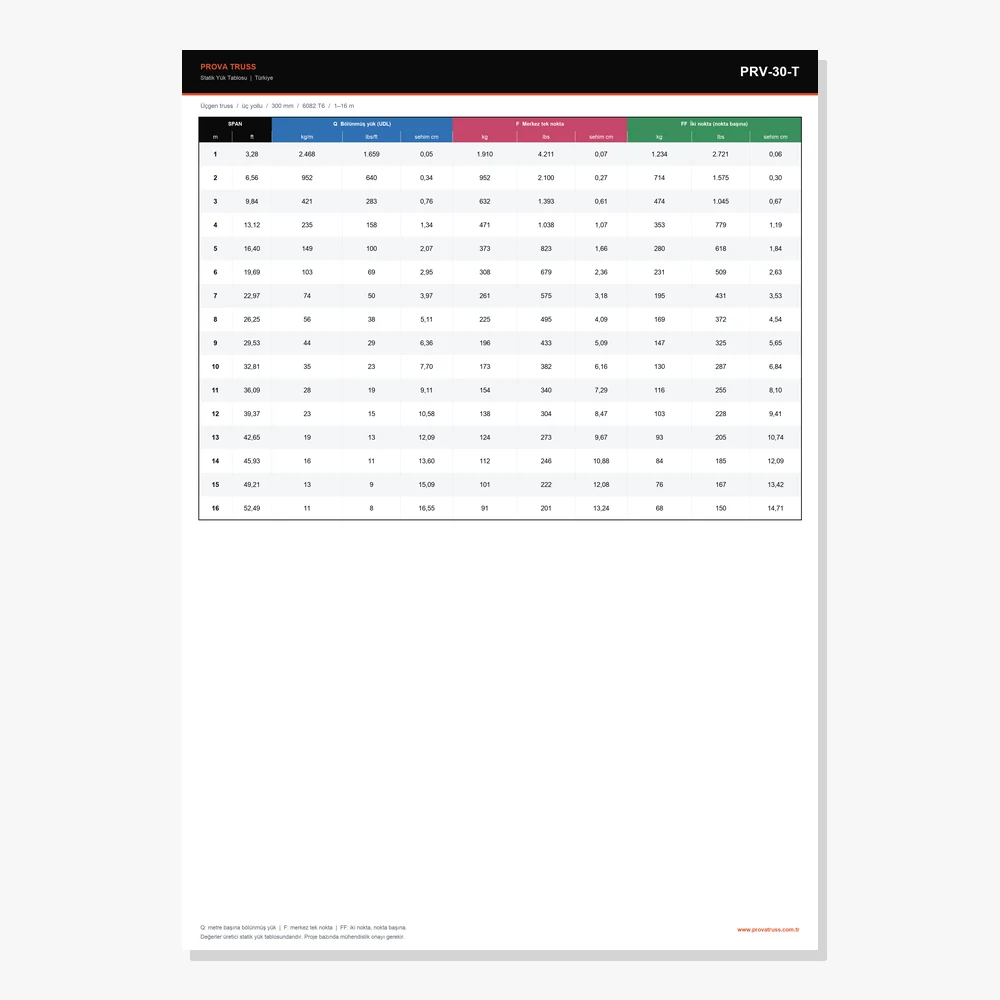

هيكل دعامات مثلثي من طراز PRV-30-T بطول 10 أمتار: Q 35 كجم/م، F 173 كجم، FF 130 كجم. ولا يزال من الضروري الحصول على موافقة هندسية للمشروع.

لا. الأداة الرئيسية هي أداة حساب الأحمال عبر الإنترنت: ما عليك سوى اختيار السلسلة وطول الامتداد، وستظهر قيم Q و F و FF والانحراف على الفور. أما ملفات PDF الخاصة بالشركتين المصنعتين PRV-30-D و PRV-30-T فهي ملفات اختيارية متوفرة في أسفل هذه الصفحة.

اختر القسم الموجود في جدول Prova Truss هذا و الكتالوج الإلكتروني. في سلسلة 300 مم، يُعتبر النموذج المربع PRV-30-D مخصصًا للأحمال الثقيلة، والنموذج المثلث PRV-30-T مخصصًا للأحمال المتوسطة، والنموذج السلمي PRV-30-M مخصصًا للأحمال الخفيفة إلى المتوسطة. تحقق من النوع والامتداد ووزن التعليق باستخدام الآلة الحاسبة الموجودة في هذه الصفحة.

في المجال التجاري، 30 ≈ 300 مم. طراز Prova Truss PRV-30-D مربع الشكل؛ أما طراز PRV-30-T فهو مثلث الشكل. عند نفس طول الامتداد، يتميز الطراز D بقيم أعلى لـ Q/F/FF؛ مثال بطول 10 م: D Q 83 / F 413 / FF 309 كجم، T Q 35 / F 173 / FF 130 كجم. القيم مذكورة في جدول الشركة المصنعة هذا.

لا. الجدول يحتوي على بيانات السعة المقدمة من الشركة المصنعة. ويجب طلب إجراء مراجعة ثابتة خاصة بالموقع بشكل منفصل من شركة Prova Truss.
