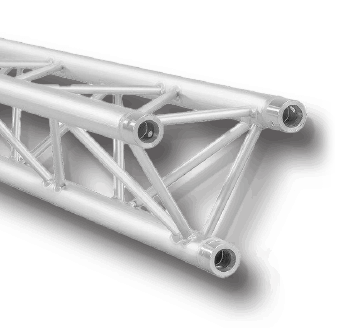

Τριγωνική δοκός · τριπλής κατεύθυνσης
PRV-30-T
| Κύριος σωλήνας | 50x2 mm |
|---|---|
| Σωλήνας διαγώνιας ενίσχυσης 1 | 25x3 mm |
| Σωλήνας διαγώνιας ενίσχυσης 2 | 18 × 2,5 mm |
| Διαθέσιμα μήκη | 0,5 - 4 m |
| Διάσταση | 300 mm — Τριγωνικό truss / 3 κύριοι σωλήνες |
| Κράμα αλουμινίου | 6082 T6 |
| Τιμές φορτίου | Πίνακας φορτίου κατασκευαστή (Q / F / FF). PDF · ηλεκτρονικός υπολογιστής |
| Στατική έγκριση | Απαιτείται ξεχωριστά ανά έργο. Ο πίνακας του κατασκευαστή δεν αντικαθιστά την έκθεση του έργου. |
Το PRV-30-T είναι ένα αρθρωτό σύστημα με σύνδεση τριών κατευθύνσεων και συμπαγή τριγωνικό φέρον δοκό. Διάφορα εξαρτήματα και συνδετικά στοιχεία μπορούν να συνδυαστούν ώστε να δημιουργήσουν τα ανοίγματα και τις μορφές που απαιτεί το έργο.
Έχει σχεδιαστεί για εκθεσιακούς χώρους, μπαρ, ξενοδοχεία, αίθουσες χορού, περίπτερα εκθέσεων και εκδηλώσεων, καθώς και για φωτισμό και σκηνική διακόσμηση.
Το Prova Truss PRV-30-T είναι κατάλληλο για κατασκευές truss μέσου φορτίου. Για ασφαλή και σωστή κατασκευή, ελέγξτε τους στατικούς υπολογισμούς και τους πίνακες φορτίων πριν από τη χρήση και επιλέξτε το προφίλ που ταιριάζει στην εκάστοτε εργασία.
- Τα έγγραφα ποιότητας και συμμόρφωσης βρίσκονται στη σελίδα πιστοποιητικών.
- Κατάλληλο για χρήση σε εσωτερικούς και εξωτερικούς χώρους.
- Τυπική δομή.
- Αρθρωτή δομή.
- Γρήγορη, εύκολη και ασφαλής συναρμολόγηση.
- Πίνακας φορτίου κατασκευαστή (PDF) · ηλεκτρονικός υπολογιστής
- Διατίθενται προσαρμοσμένα μεγέθη.
- Γεωμετρία τριγωνικής διατομής.
- Προτιμάται για γραμμές μέσου φορτίου.
- Διατίθεται σε μαύρο χρώμα και σε άλλες χρωματικές επιλογές.
Πίνακας στατικού φορτίου
Τιμές κατασκευαστή Prova Truss PRV-30-T τριγωνική δοκός, Τουρκία. Q = κατανεμημένο φορτίο (kg/m). F = κεντρικό σημείο (kg). FF = δύο σημεία (kg). Παραμόρφωση σε εκατοστά. Απαιτείται ακόμη έγκριση έργου. Διαδικτυακός υπολογιστής · Λήψη PDF
| Εύρος | Q — κατανεμημένο φορτίο | F — κεντρικό σημείο | FF — δύο σημεία | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| m | ft | kg/m | lbs/ft | Παραμόρφωση cm | kg | lbs | Παραμόρφωση cm | kg | lbs | Παραμόρφωση cm |
| 1 | 3,28 | 2468 | 1659 | 0,05 | 1910 | 4211 | 0,07 | 1234 | 2721 | 0,06 |
| 2 | 6,56 | 952 | 640 | 0,34 | 952 | 2100 | 0,27 | 714 | 1575 | 0,30 |
| 3 | 9,84 | 421 | 283 | 0,76 | 632 | 1393 | 0,61 | 474 | 1045 | 0,67 |
| 4 | 13,12 | 235 | 158 | 1,34 | 471 | 1038 | 1,07 | 353 | 779 | 1,19 |
| 5 | 16,40 | 149 | 100 | 2,07 | 373 | 823 | 1,66 | 280 | 618 | 1,84 |
| 6 | 19,69 | 103 | 69 | 2,95 | 308 | 679 | 2,36 | 231 | 509 | 2,63 |
| 7 | 22,97 | 74 | 50 | 3,97 | 261 | 575 | 3,18 | 195 | 431 | 3,53 |
| 8 | 26,25 | 56 | 38 | 5,11 | 225 | 495 | 4,09 | 169 | 372 | 4,54 |
| 9 | 29,53 | 44 | 29 | 6,36 | 196 | 433 | 5,09 | 147 | 325 | 5,65 |
| 10 | 32,81 | 35 | 23 | 7,70 | 173 | 382 | 6,16 | 130 | 287 | 6,84 |
| 11 | 36,09 | 28 | 19 | 9,11 | 154 | 340 | 7,29 | 116 | 255 | 8,10 |
| 12 | 39,37 | 23 | 15 | 10,58 | 138 | 304 | 8,47 | 103 | 228 | 9,41 |
| 13 | 42,65 | 19 | 13 | 12,09 | 124 | 273 | 9,67 | 93 | 205 | 10,74 |
| 14 | 45,93 | 16 | 11 | 13,60 | 112 | 246 | 10,88 | 84 | 185 | 12,09 |
| 15 | 49,21 | 13 | 9 | 15,09 | 101 | 222 | 12,08 | 76 | 167 | 13,42 |
| 16 | 52,49 | 11 | 8 | 16,55 | 91 | 201 | 13,24 | 68 | 150 | 14,71 |
Προϊόντα
-

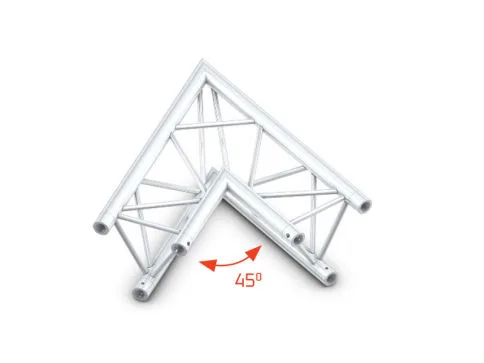

PRV-30-T-K0001
-

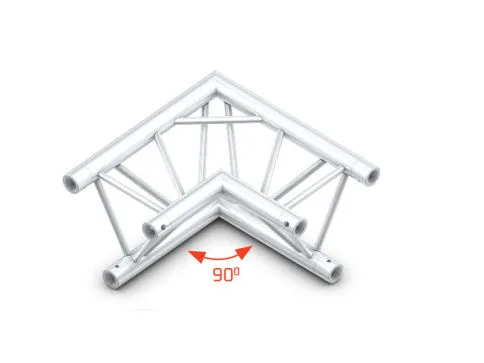

PRV-30-T-K0002
-

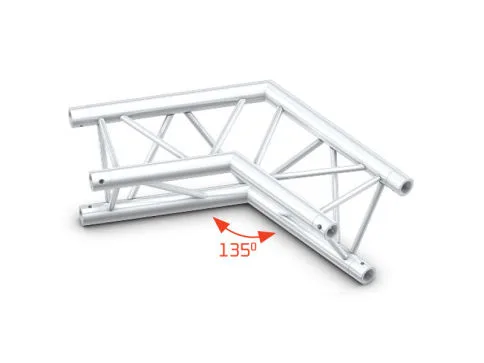

PRV-30-T-K0003
-

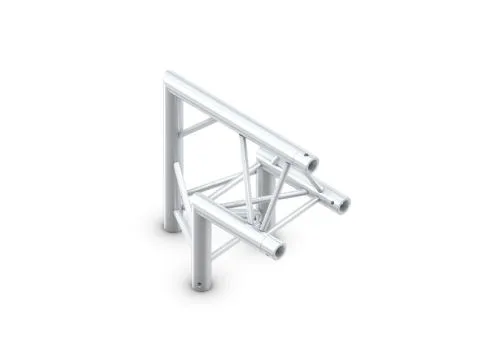

PRV-30-T-K0004
-

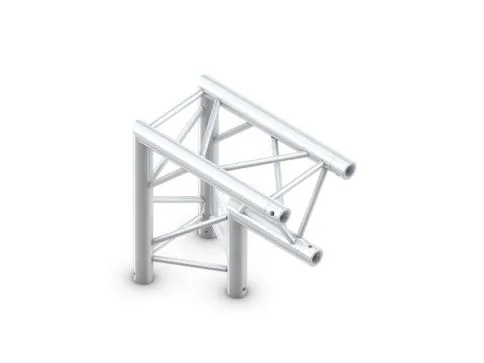

PRV-30-T-K0005
-

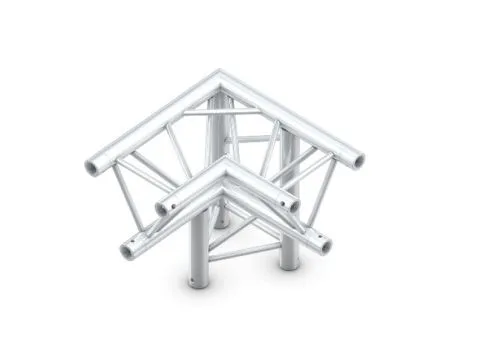

PRV-30-T-K0006
-

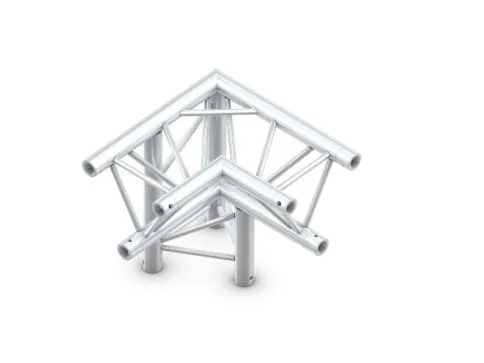

PRV-30-T-K0007
-

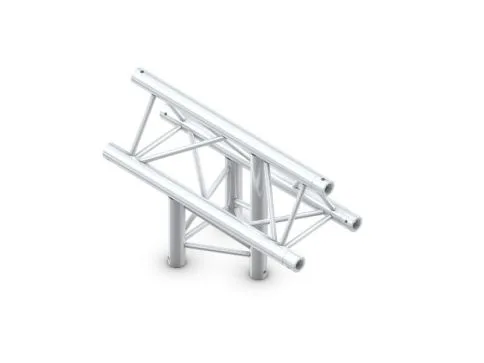

PRV-30-T-K0008
-

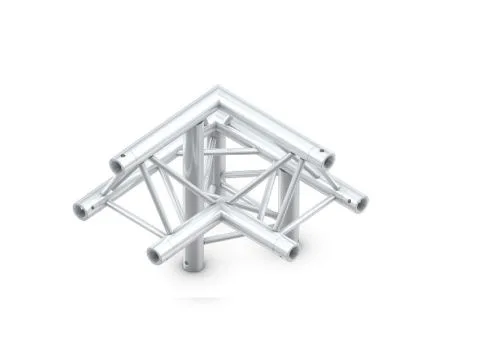

PRV-30-T-K0009
-

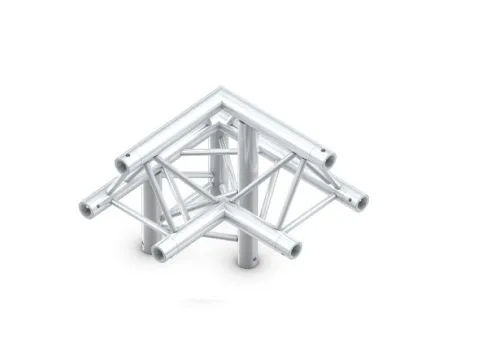

PRV-30-T-K0010
-

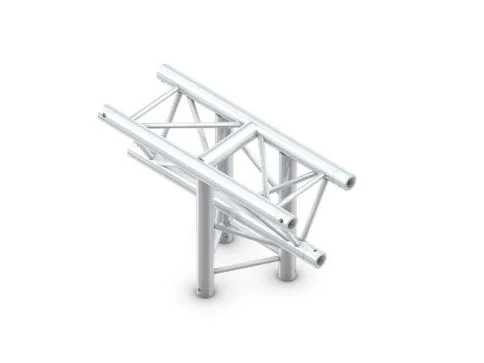

PRV-30-T-K0011
-

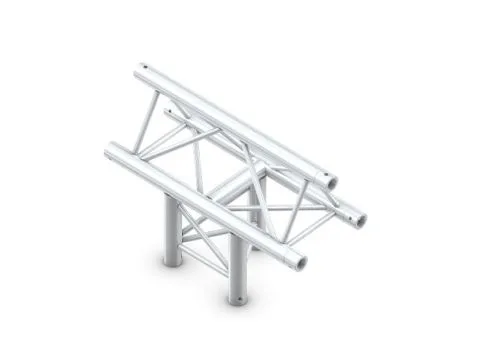

PRV-30-T-K0012
-

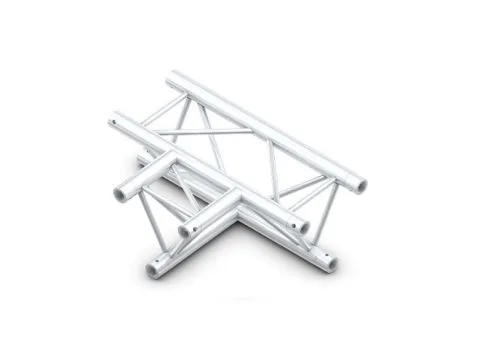

PRV-30-T-K0013
-

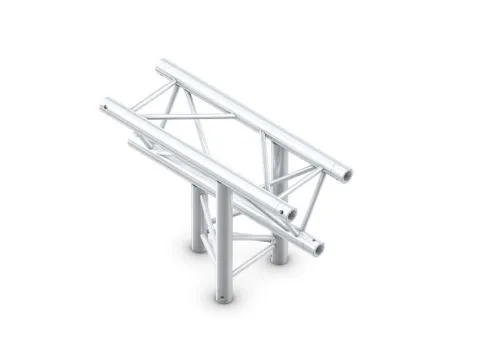

PRV-30-T-K0014
-

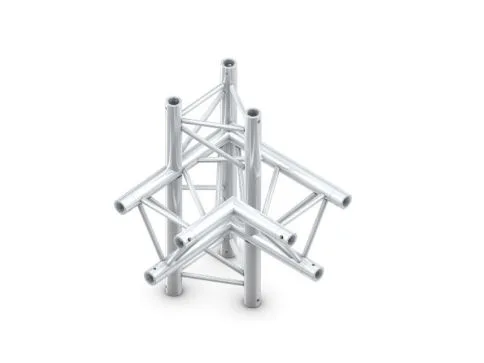

PRV-30-T-K0015
-

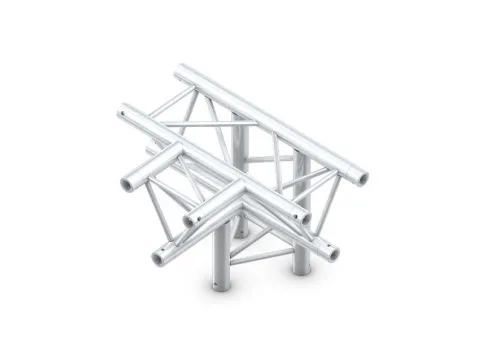

PRV-30-T-K0016
-

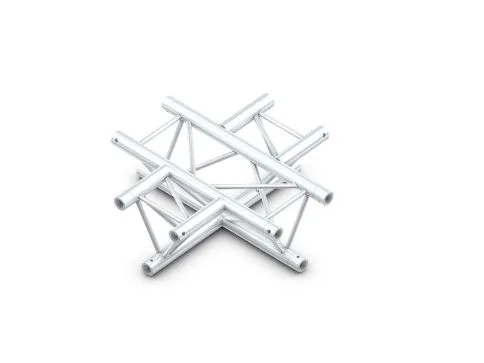

PRV-30-T-K0017
-

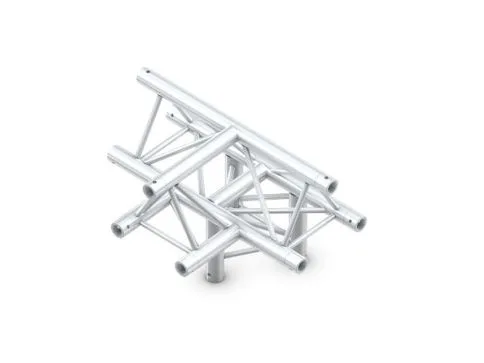

PRV-30-T-K0018
-

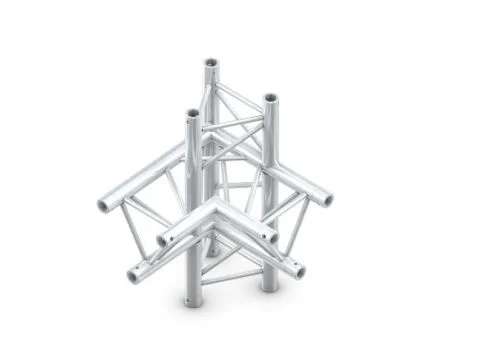

PRV-30-T-K0019
-
PRV-30-T-K0020
-

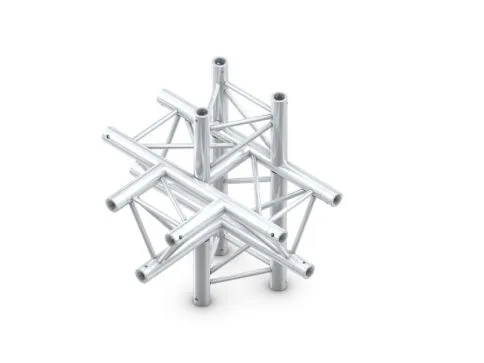

PRV-30-T-K0021
-

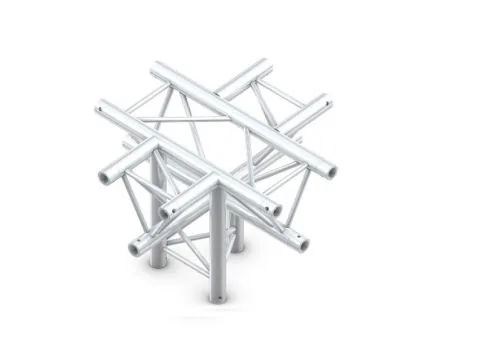

PRV-30-T-K0022
-

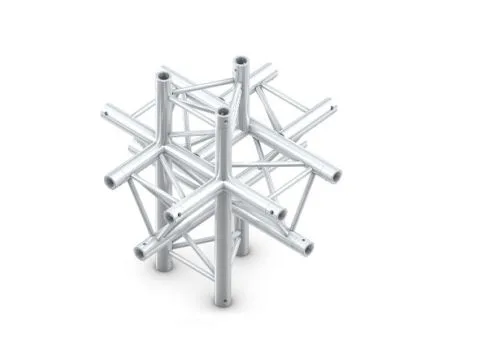

PRV-30-T-K0023
-

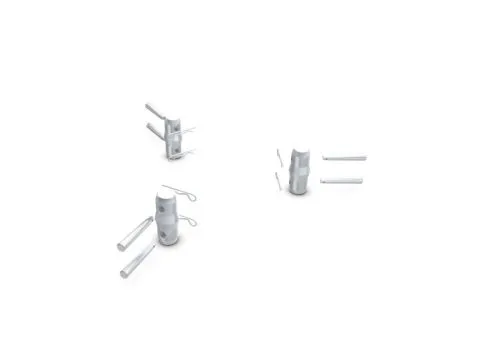

PRV-30-T-K0024
Λήψεις / Τεχνικά έγγραφα
Συχνές ερωτήσεις
Τι είναι το PRV-30-D (τετράγωνο δικτυωτό) και σε τι χρησιμεύει;
Το PRV-30-D είναι το μοντέλο τετραγωνικού (κουτιού) truss της Prova Truss με εξωτερικές διαστάσεις 300 mm. Κύριος σωλήνας 50x2 mm, σωλήνας στήριξης 1 25x3 mm, σωλήνας στήριξης 2 18x2,5 mm. Σχεδιασμένο για μεσαία φορτία φωτισμού, ηχητικού εξοπλισμού και οθονών LED. Ένα από τα πιο δημοφιλή μοντέλα μας για συναυλίες, εκθέσεις, στούντιο και μόνιμες εγκαταστάσεις.
Τι είναι η τριγωνική δοκός PRV-30-T;
Το PRV-30-T είναι η τριγωνική αλουμινένια δοκός της Prova Truss της σειράς 300 mm. Αποτελεί μια ελαφρύτερη εναλλακτική λύση σε σχέση με τις τετράγωνες δοκούς για εφαρμογές μέσου φορτίου· χρησιμοποιείται συχνά σε γραμμές φωτισμού και διακοσμητικά πλέγματα.
Ποια είναι η διαφορά μεταξύ του PRV-30-T (τριγωνική δοκός) και του PRV-30-D;
Το PRV-30-D έχει τετράγωνη διατομή και υψηλή ακαμψία σε όλες τις κατευθύνσεις. Το PRV-30-T έχει τριγωνική διατομή, είναι ελαφρύτερο και πιο οικονομικό — προτιμάται για διακοσμητικές εφαρμογές, ελαφρύ φωτισμό και εργασίες οπτικής ανάρτησης.
Πότε προτιμάται η τριγωνική δοκός;
Όπου δεν απαιτείται βαρύς κύριος φορέας, αλλά απαιτείται ακαμψία και γρήγορη εγκατάσταση. Το PRV-30-T αποτελεί οικονομική λύση για πλευρικές γραμμές συναυλιών, σκελετούς περιπτέρων σε εκθέσεις και αναρτήσεις μέσου ανοίγματος.
Πώς να επιλέξετε μεταξύ των μοντέλων PRV-30-T και PRV-30-D;
D (τετράγωνο) για υψηλό σημειακό φορτίο, μεγάλο άνοιγμα ή κύριο σκελετό· T (τριγωνικό) για μέτριο φορτίο και μικρότερο βάρος. Η Prova Truss επιβεβαιώνει τη διατομή βάσει του διαγράμματος φορτίων — η λανθασμένη αντιστοίχιση κωδικών (π.χ. D = τρίγωνο σε ορισμένες ξένες μάρκες) μπορεί να προκαλέσει σύγχυση.
Με ποιες μάρκες είναι συμβατά τα δοκάρια σας;
Τα προϊόντα Prova Truss είναι συμβατά με το σύστημα ATS Truss.
Πώς είναι η σύνδεση και η συμβατότητα;
Η σειρά PRV-30 συνδέεται με γωνιακά και ενδιάμεσα εξαρτήματα μέσω κωνικής σύνδεσης. Ελέγξτε τη διάμετρο του κύριου σωλήνα και το πρότυπο του πείρου κατά την επιλογή εξαρτημάτων και σφιγκτήρων.
Ποιες είναι οι τυπικές περιπτώσεις χρήσης στην Τουρκία;
Συναυλίες σε αίθουσες, εταιρικές εκδηλώσεις, δραστηριότητες σε εμπορικά κέντρα και μεσαίου μεγέθους υπαίθριες σκηνές. Αποστολή σε όλη τη χώρα από το εργοστάσιο της Prova Truss στο Τσόρλου/Τεκιρντάγκ.
Απαιτείται στατική αναφορά;
Ναι, σε περίπτωση μόνιμων αναστολών ή αναστολών υψηλού κινδύνου. Ακόμη και για προσωρινές εργασίες, θα πρέπει να καταγράφονται το σχέδιο αναστολής και η κατανομή του φορτίου· η συμβουλευτική υπηρεσία του έργου Prova Truss παρέχει υποστήριξη σε αυτό το στάδιο.
Βήματα επιτυχίας
Η τριγωνική βαλβίδα εκτόνωσης πίεσης PRV-30-T είναι κατάλληλη για μεσαία φορτία· η επιλογή επιβεβαιώνεται βάσει των εκθέσεων στατικών δοκιμών.
Μια τυποποιημένη αρθρωτή κατασκευή προσαρμόζεται σε διάφορα μεγέθη, ενώ η εγκατάστασή της είναι γρήγορη και ασφαλής.
Τα υψηλής ποιότητας υλικά, η περιοδική συντήρηση και οι επιλογές χρωμάτων εξασφαλίζουν μακροχρόνια χρήση και καθαρή εμφάνιση.
